理解色度抽樣與RGB範圍如何影響懷舊遊戲升頻後的畫面色彩

將一部PlayStation 2以色差線接駁到RetroTINK 5X Pro，再以HDMI輸出至4K電視，如果電視的RGB範圍設為Limited (16-235) 而升頻器輸出為Full (0-255)，黑色部分會變成灰色，白色部分失去層次。同一條訊號鏈中，若升頻器輸出設定為4:4:4而電視僅支援4:2:0，色彩細節會在HDMI傳輸過程中被強制壓縮，造成文字邊緣出現彩色雜訊。理解色度抽樣與RGB範圍升頻影響，是解決這些問題的第一步。

色度抽樣（Chroma Subsampling）是將影像的色彩資訊在傳輸前壓縮的技術。人類視覺對亮度變化的敏感度遠高於色彩變化，因此HDMI標準容許在傳送時減少色彩數據以節省頻寬。4:4:4代表每像素保留完整亮度與色彩數據，無壓縮。4:2:2在水平方向將色度解像度減半，4:2:0則在水平與垂直方向均減半。

當一台升頻器（如OSSC）預設輸出4:4:4，但後端的電視或擷取卡僅接受4:2:0訊號時，電視的HDMI接收器會強制將色度抽樣轉換為4:2:0。這個轉換過程會丟失色彩細節。在紅色文字或細小彩色圖案上，邊緣會出現明顯的彩虹狀偽影。RetroTINK-4K支援4:4:4、4:2:2、4:2:0三種模式，而OSSC僅支援4:4:4與4:2:2，不支援4:2:0輸出。

HDMI頻寬與色度抽樣的取捨

HDMI 2.0的頻寬上限為18 Gbps。在4K 60Hz 4:4:4 8-bit SDR下，所需頻寬約17.82 Gbps，幾乎用盡全部頻寬。一旦啟用HDR（10-bit），HDMI 2.0下最高只能維持4:2:2。HDMI 2.1將頻寬提升至48 Gbps，4K 60Hz 4:4:4 10-bit HDR僅需約22.28 Gbps，因此可保留完整色彩資訊。

對於懷舊遊戲，大多數主機輸出為240p或480i，升頻至1080p或1440p時，頻寬壓力不大。但當升頻器輸出4K（如RetroTINK-4K），且電視要求HDR訊號時，色度抽樣就成為必須處理的設定。

RGB範圍定義了黑色與白色在數位訊號中的數值。Full Range (0-255) 用於電腦顯示器，黑色電平為0，白色為255。Limited Range (16-235) 是電視廣播標準，黑色電平為16，白色為235。兩者相差的16級灰階是廣播訊號的保護頻帶。

當升頻器輸出Full Range而電視設定為Limited Range時，電視會將0-255的訊號壓縮至16-235。黑色低於16的部分全部顯示為黑色，白色高於235的部分全部顯示為白色，中間灰階則被拉伸，造成畫面發灰。反過來，若升頻器輸出Limited Range而電視設定為Full Range，黑色16會被顯示為深灰而非純黑，白色235被顯示為淺灰而非純白，整個畫面對比度下降。

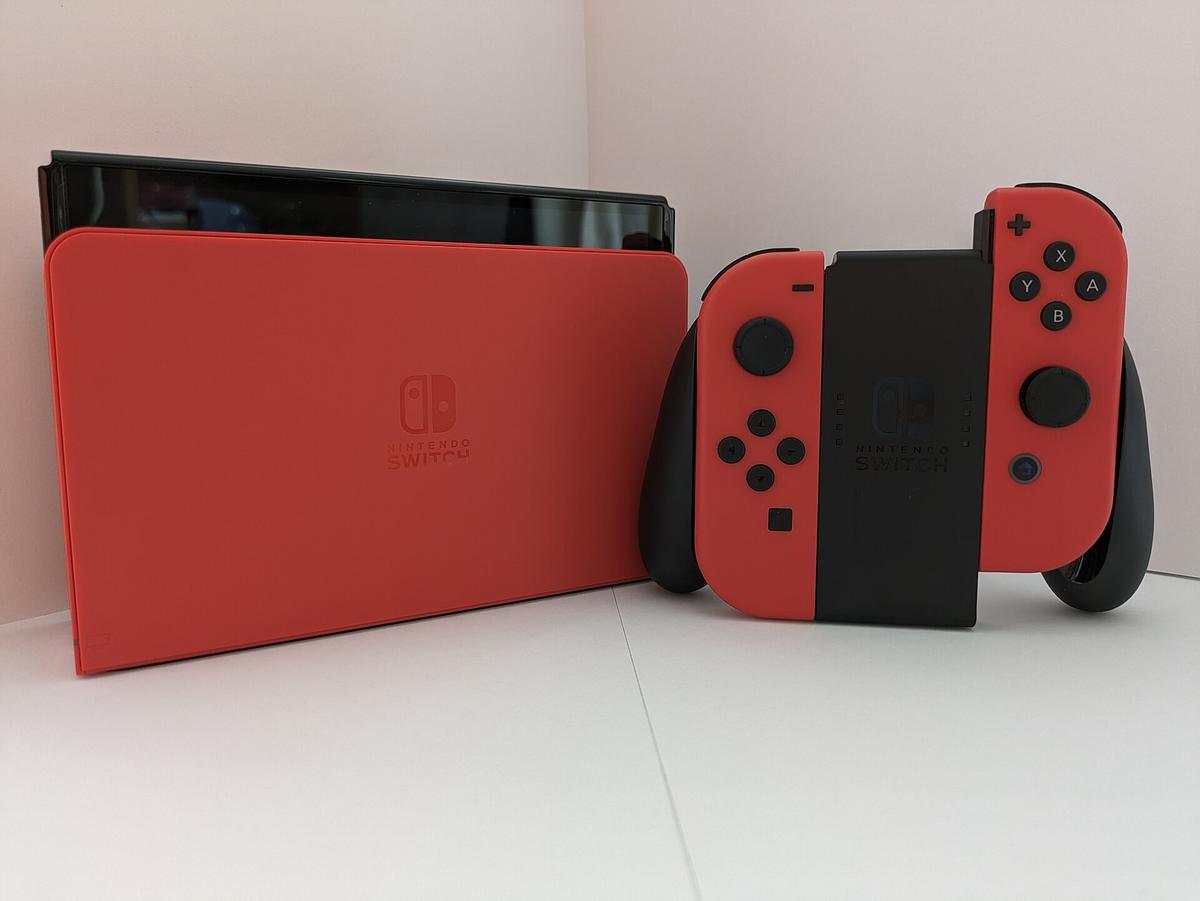

Nintendo Switch的系統設定提供Full (0-255) 與Limited (16-235) 兩個選項，預設為Full。PlayStation 5使用Automatic模式，根據電視的EDID協商決定。Xbox Series X的預設為Standard (16-235)，另有PC RGB (0-255) 選項。若這些主機經過升頻器再接駁電視，升頻器的RGB範圍設定必須與主機及電視一致。

RetroTINK與OSSC的預設值

RetroTINK-4K預設輸出Full (0-255)，RetroTINK-5X Pro亦預設Full。OSSC預設Full，支援Full與Limited兩種模式。若你的電視是Limited Range（多數家用電視的預設），你必須在升頻器的選單中手動切換至Limited，否則畫面會發灰。

部分升頻器宣稱內部為12-bit處理，能夠減少色帶現象。實務上，輸入晶片可能僅擷取8-bit訊號，高位元深度僅在內部濾鏡運算時有效，無法還原來源已遺失的色彩資訊。若升頻器接收的是8-bit 4:2:2的訊號，內部12-bit處理可以更平滑地進行縮放濾鏡與抽線運算，但無法憑空創造出原本不存在的色彩漸層。

色帶現象（Color Banding）的成因與影像位元深度直接相關。8-bit面板在Limited範圍下，有效灰階僅220級（235-16+1），少於Full範圍的256級。當畫面中出現天空、霧氣或光暈等平滑漸層時，220級灰階不足以呈現連續變化，就會出現肉眼可見的色塊邊界。10-bit面板在Limited範圍下有效灰階為876級，Full範圍下為1024級，色帶現象大幅減少，但不會完全消失。

升頻器的內部位元深度影響的是處理階段的精度，而非輸出的最終位元深度。一台內部12-bit的升頻器，若最終輸出設定為8-bit，其內部運算的平滑效果會在量化階段被部分抵消。這解釋了為何有些用家更換升頻器後仍看到色帶：問題出在來源訊號的位元深度與電視面板的灰階數，而非升頻器的處理能力。

從舊主機到電視的完整訊號鏈包含多個色彩壓縮環節。主機的數位類比轉換器（DAC）將數位影像轉換為類比RGB或色差訊號。升頻器接收後進行數位化，再以YCbCr色彩空間進行處理，最後轉換為HDMI輸出。每一步都可能引入色彩損失。

若主機輸出為RGB，升頻器內部需轉換為YCbCr以進行色度抽樣。這個轉換過程是無損的，但一旦啟用4:2:2或4:2:0，色彩資訊就被捨棄。當升頻器最終輸出時，若電視要求4:4:4，升頻器需將壓縮後的訊號還原，但已丟失的色彩無法重建。

實務上，最常見的失敗模式是：升頻器輸出4:4:4 Full Range，但電視的HDMI輸入僅支援4:2:0 Limited Range。電視的接收晶片會先進行色度抽樣轉換，再進行RGB範圍壓縮，兩次處理疊加後，畫面會同時出現發灰與彩色偽影。解決方法是進入升頻器的設定選單，將輸出色度抽樣設為電視支援的模式，並將RGB範圍設為與電視一致。

無論你如何調整色度抽樣與RGB範圍，來源訊號的品質決定了畫面的上限。一台紅白機經RF輸出至升頻器，即使設定完全正確，畫面的雜訊與模糊也無法消除。升頻器的角色是準確還原，而非修復。

同樣地，若遊戲本身使用8-bit色彩（如部分早期SFC遊戲），升頻器的12-bit內部處理無法增加色彩數目。色帶現象在這些遊戲中依然存在，且不是設定錯誤造成的。唯一的改善方法是使用具有高位元深度處理的電視，其內建的抖色（dithering）演算法可在一定程度上平滑漸層。

最常出錯的情況是：用家更換升頻器後發現畫面變差，誤以為新設備有問題，實際上是未調整RGB範圍設定。先檢查升頻器與電視的RGB範圍是否一致，再檢查色度抽樣是否匹配。這兩個設定正確，90%的色彩問題都能解決。
